前段时间买了个雷雳3的万兆网卡，打算给NUC用，接上后发现雷雳用不了，折腾了一番还是没有反应，不管是Windows还是macOS都不能识别到雷雳控制器，于是怀疑雷雳控制器的固件出了问题。搜寻了一番资料后使用了CH341A重刷了flash终于正常使用。

修复前NUC状况

NUC使用的是osy制作的HaC-Mini

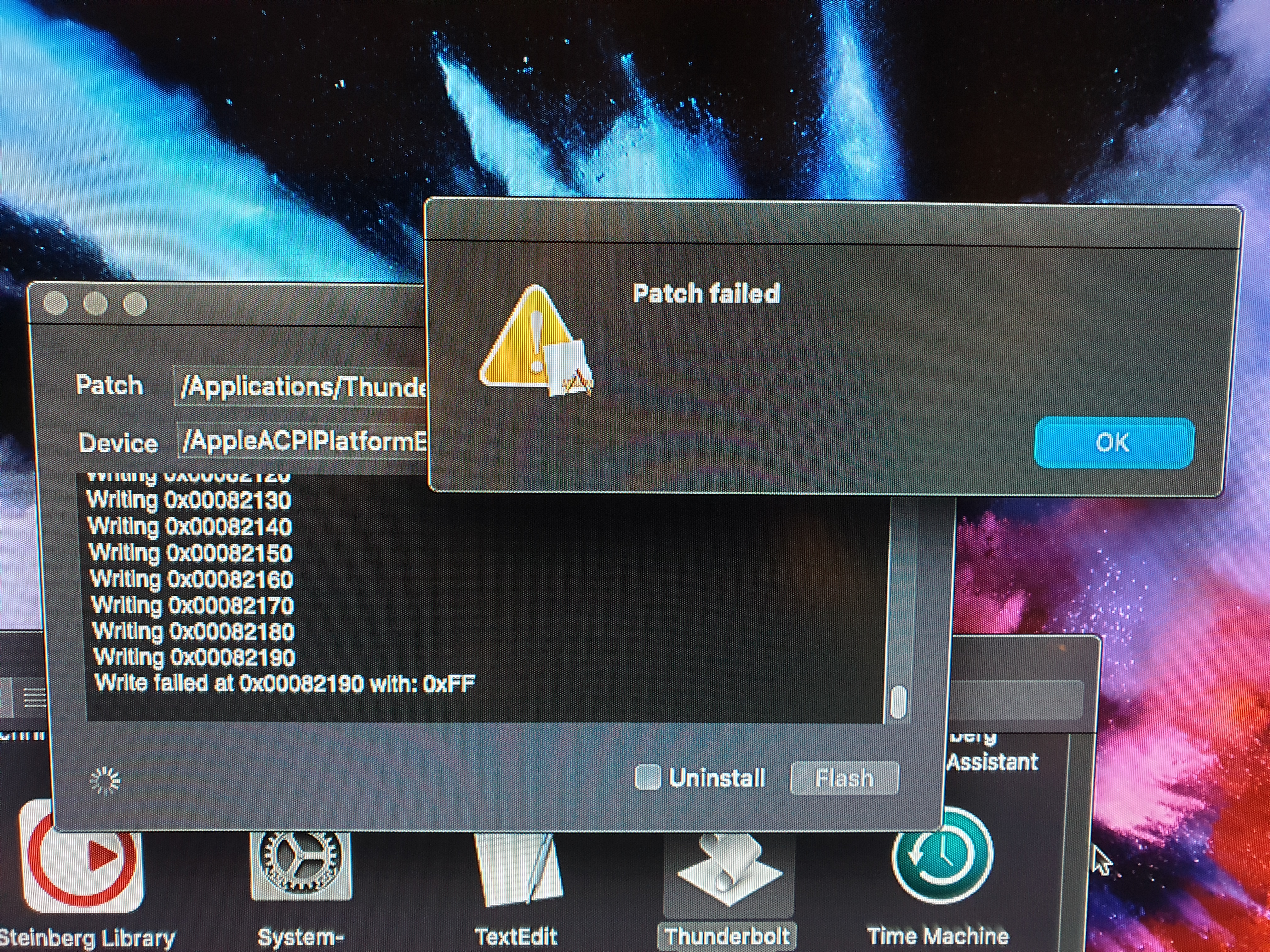

在Hacmac在运行雷雳补丁时显示“Patch failed”，卸载后@70可以刷写但是硬关机（关机后断电10秒以上）后依然找不到雷雳设备，系统报告中显示雷雳驱动未安装。

Windows中雷电控制器显示未知状态，切换不同版本的固件升级都会报错。

解决方法

发现我的问题类似于https://github.com/osy/ThunderboltPatcher/issues/2
他是用烧录器重新刷写了雷雳控制器的flash，
我先用lmshsqlc发的Thunderbolt Firmware Dump.zip文件刷写，重启后还是没有出现雷雳树

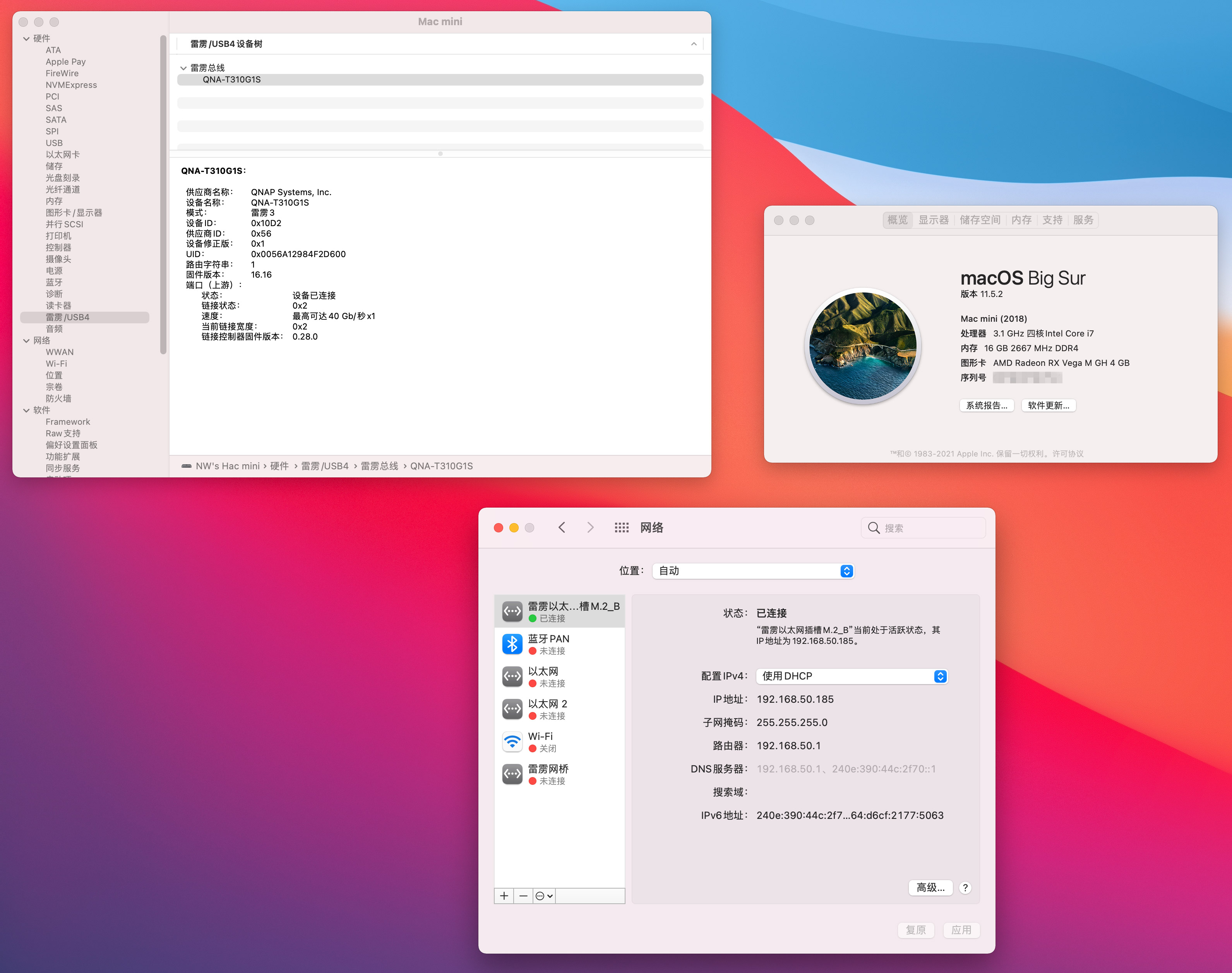

于是找到了intel的bin进行刷写，刚刷完没什么变化，重新安装雷雳补丁后出现了终于识别到了我的万兆网卡。

具体方法

需要准备：

  • CH341A烧录器
  • 烧录夹
  • 电脑

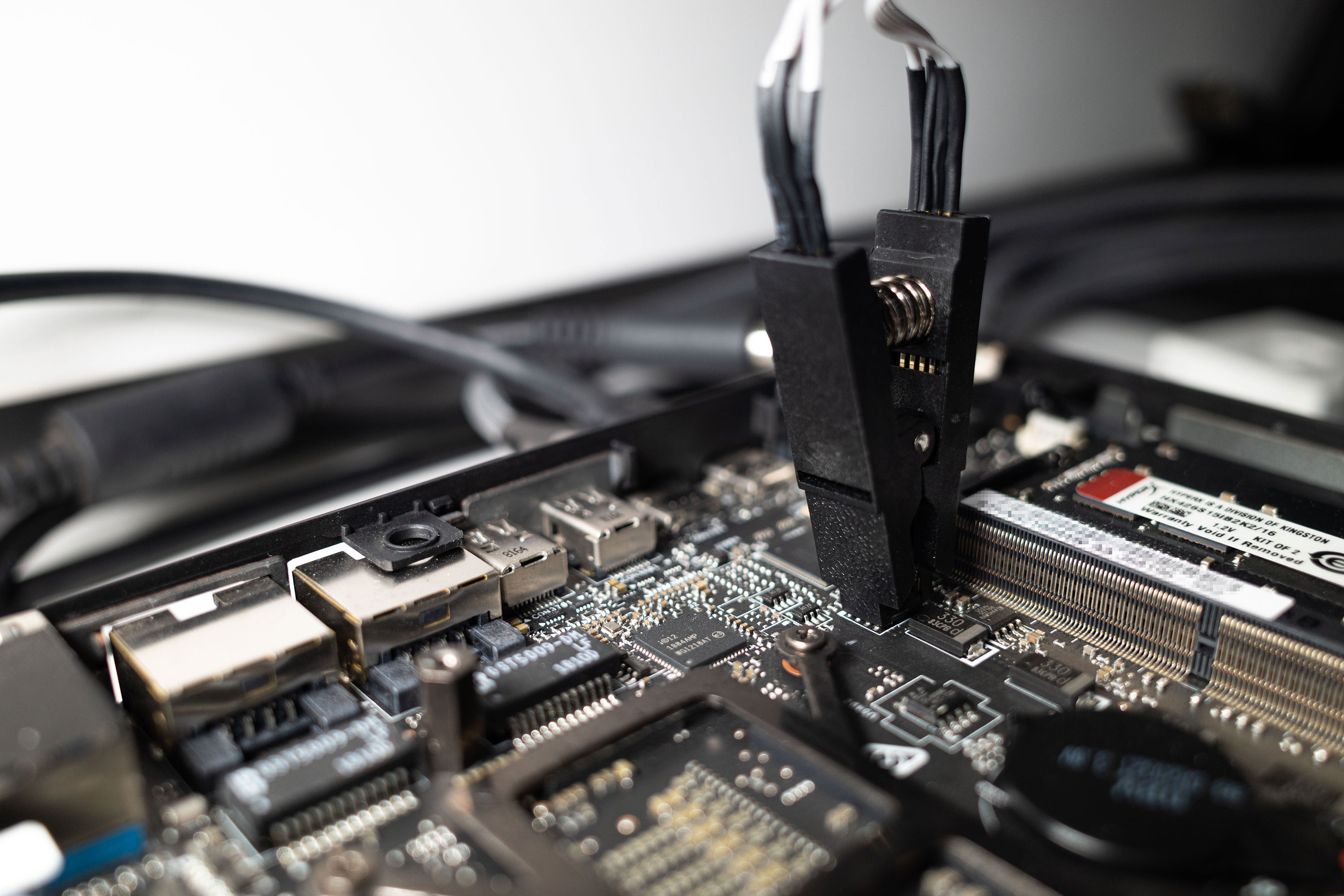

使用CH341A和烧录夹连接NUC上的flash

25系的flash上有o的一角是1脚，以U型1-8排列

所以只要把烧录夹的红线和1对齐，然后通过转接板连上CH341A就行了。

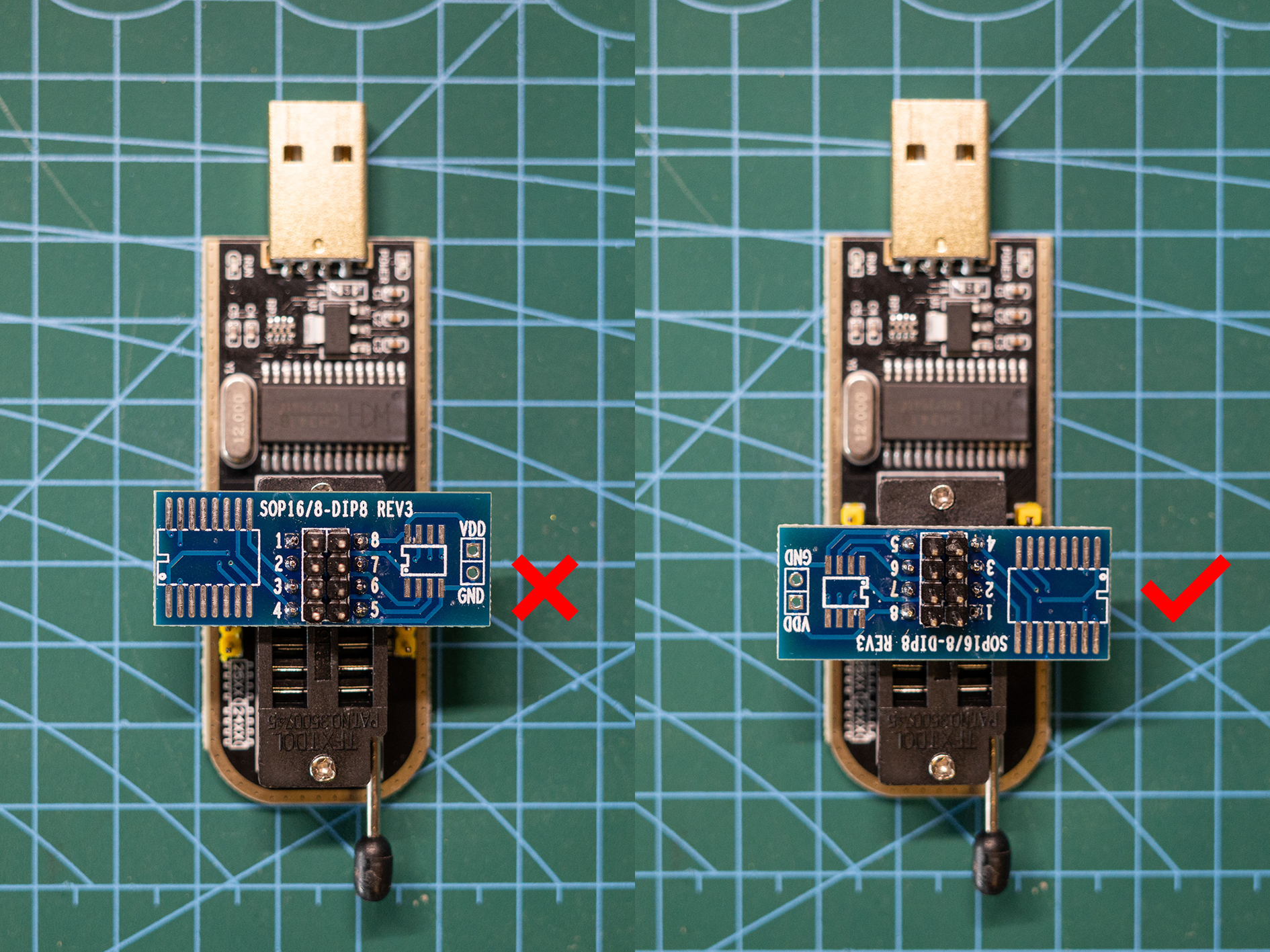

因为我是第一次使用烧录器，在连接转接板的CH341A的时候犯了一个错误，以为也是U型朝上连的，软件里始终检测不到芯片还以为是烧录器坏了，后来一看软件里的图示似乎是反过来的，于是把转接板一翻转，软件立马检测到了芯片。

我用的是卖家提供的软件，也可以使用AsProgrammer来进行操作。
正确连接后点击检测会出现芯片信息

成功识别芯片后可以先备份一个bin，以防万一。
之后点击“擦除” - 然后“查空”
确认芯片空白后刷入固件。
点击“打开” - 然后点击“编程”
等待刷写完毕后再点击“校验”确认数据

顺序：1.擦除 2.查空 3.编程 4.校验

一切无误后就可以开机了。

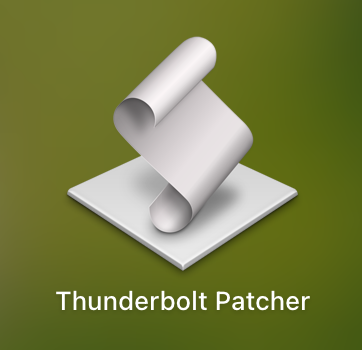

开机后打开ThunderBolt Patcher安装补丁后需要进行一次硬关机（关机后断电10秒以上）

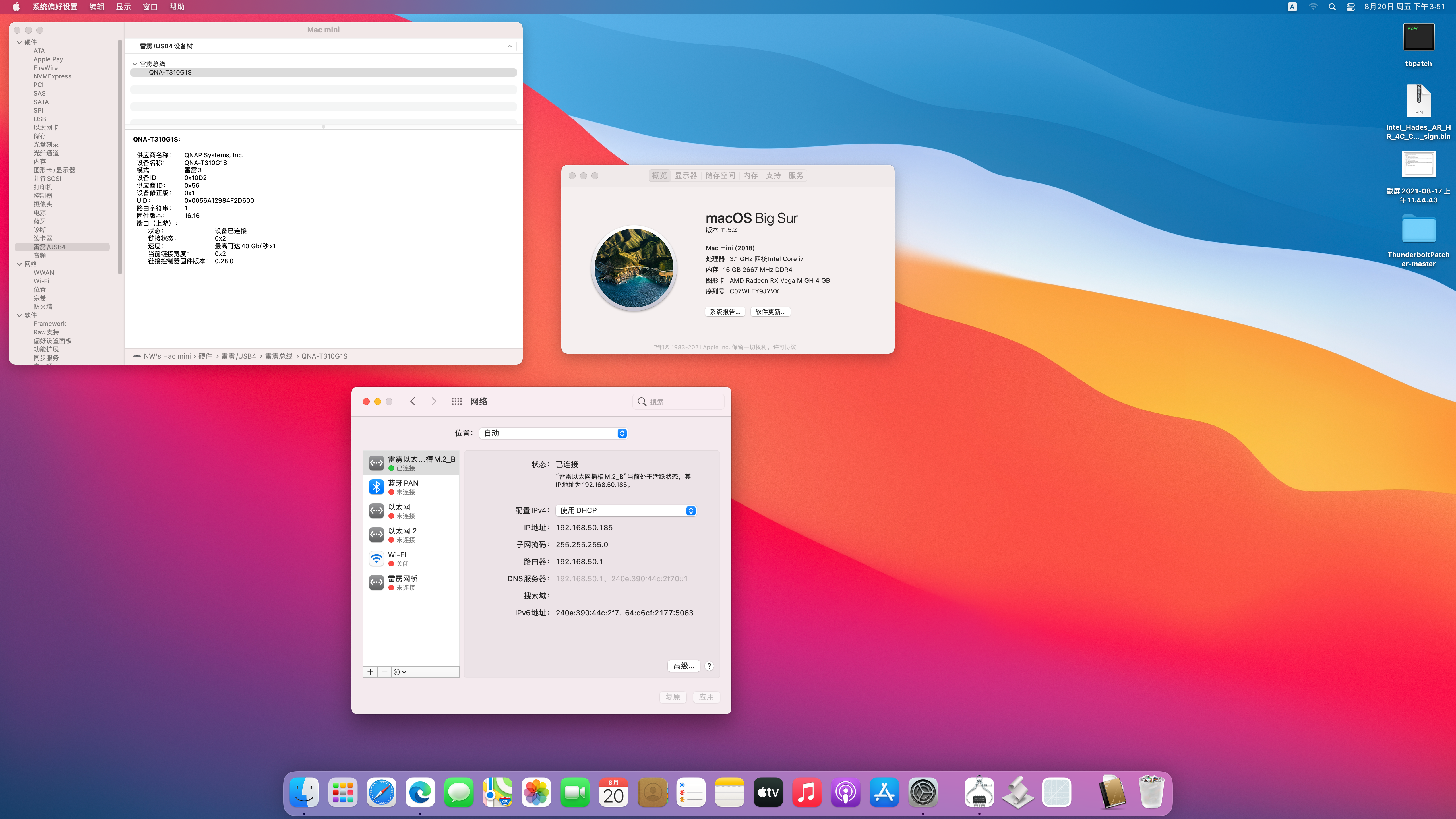

我这里只打了@70的补丁就能显示雷雳设备了（如不同请根据自己的情况打补丁）
